廢水臭氧催化氧化池裝置，該裝置依據廢水處理流程包括臭氧催化劑流化池和臭氧催化劑濾池，裝置內催化劑組份為活性炭復合二氧化錳，臭氧催化劑流化 劑流化床，廢水和臭氧氣體從池底同時向上流過催化劑流化床，催化劑處于流化狀態，臭氧更好地氧化廢水中的有機物，廢水再流入臭氧催化劑濾池，臭氧 設置催化劑濾床，廢水自上向下流過催化劑濾床，臭氧可以再進一步氧化廢水中的有機物，同時去除懸浮物，臭氧催化劑濾池需要反洗，反洗后的廢水排入 再處理，臭氧催化氧化池臭氧尾氣需要消除處理后才可達標排放。本發明有益效果為：提高臭氧氧化廢水有機物的效率，深度處理廢水中的COD和色度， 廢水和生活污水的深度處理、提標改造和中水回用。

臭氧氧化池專用整體濾板安裝流程

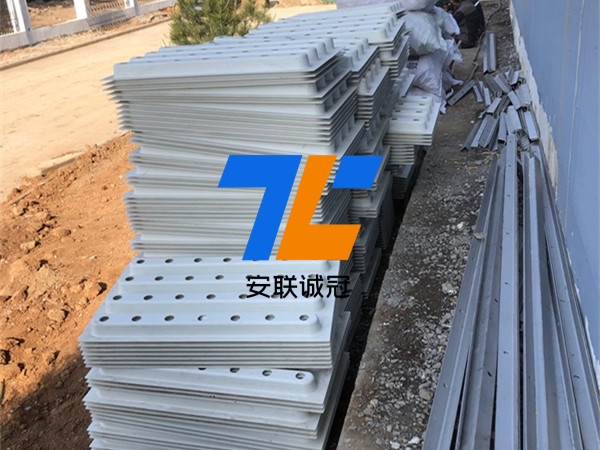

臭氧氧化池專用整體澆筑濾板模板采用玻璃鋼制成的楞型板，以確保澆筑時模板的強度，凸臺上開有帶頸套的圓孔用以固定可調式濾頭的預埋座。濾板模板模板表面應平整，無開裂、縮痕、氣泡、溢邊等缺陷。模板與模板疊合處用專用膠粘接或對齊鋼釘固定牢固。模板安裝必須平整、搭接嚴密、不漏漿。當模板荷載為4KN/㎡ 時，模板跨中撓度應小于1.2mm。

臭氧池整體濾板安裝流程

 整體澆筑濾板的安裝要求：
1、按設計圖紙要求進行施工，單個池板面水平誤差大于± 2mm，各格濾池的標高誤差不大于± 5mm ；
2、濾板接縫要求不漏氣，不漏水，能承受沖洗的壓力；
3、濾板鋪放前，用水準儀檢測支承梁面標高值誤差小于 ± 2mm ；
4、濾板接縫用 903 聚合物水泥砂漿進行嵌壓和填實，嵌縫在潮濕環境中養護三天，七天后投入使用；
5、施工中應注意砂漿不能漏入池內或封著濾頭，安裝后，要清理干凈濾板面砂漿。

臭氧池整體濾板安裝圖

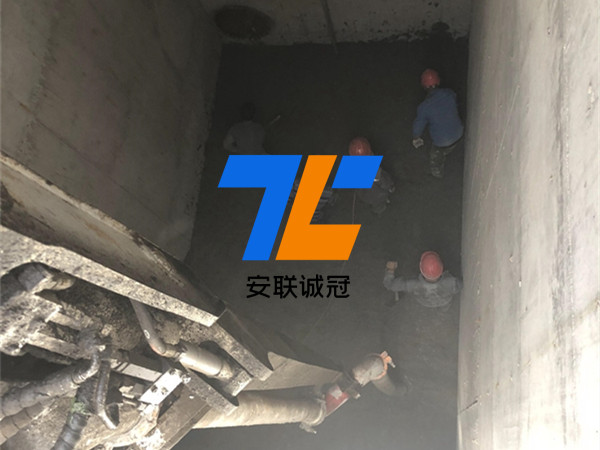

整體澆筑濾板安裝工藝：

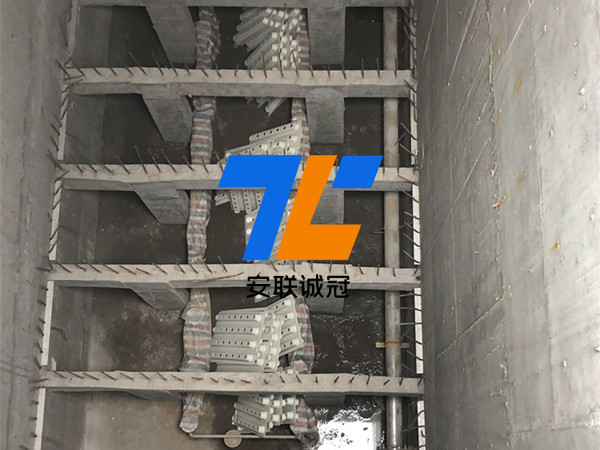

濾梁需預埋鋼筋（φ12螺紋鋼），頂面上預留300mm長與濾板主筋焊接連接。
濾池底板濾梁部位主筋需預留300mm長與濾梁豎向主筋焊接連接。
舊池改造需鑿出底板主筋與濾梁豎向主筋焊接，澆筑混凝土強度一般不低于C25級標準。
整體澆筑濾板沒有任何接縫，徹底消除了傳統小塊預制濾板可能存在濾板密封不嚴密的隱患，從而杜絕了翻板、漏砂等弊病。

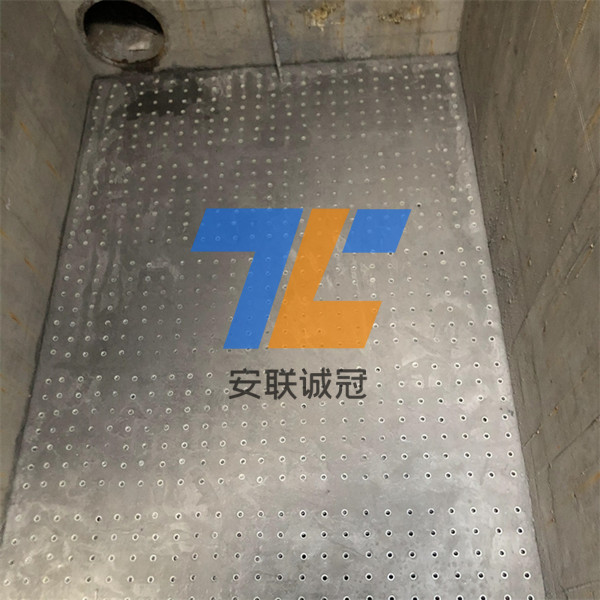

臭氧池整體澆筑濾板施工圖

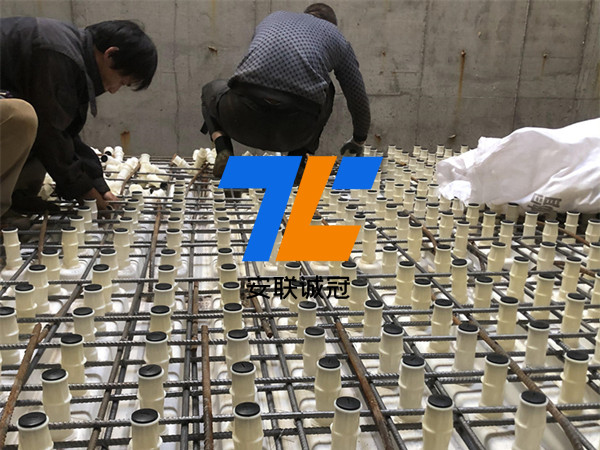

無接縫濾板由于在現場制作，因此工期短，質量易監控，其施工需要遵循以下程序：池體實測一模板取樣一模板安裝一鋼筋綁扎一預埋座安裝一清理一檢查一混凝土澆筑一初凝一養護一旋松預埋座施工蓋一清理池底部一安裝臭氧專用不銹鋼濾頭。

臭氧池整體澆筑濾板施工圖
