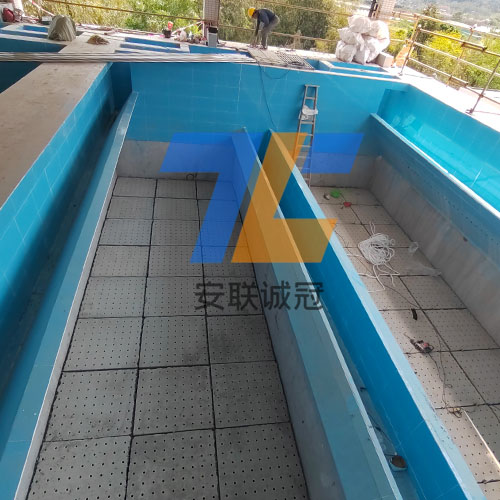

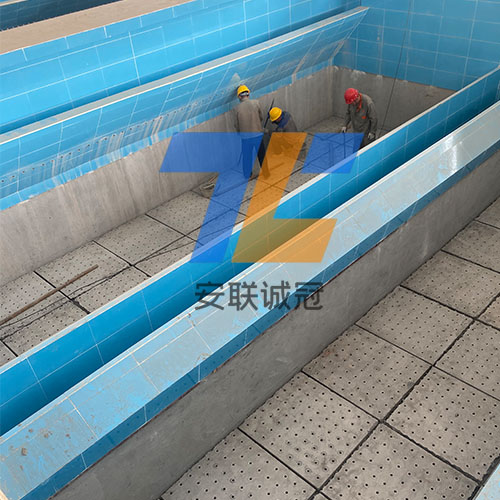

【安裝施工】自來水廠V型砂濾池氣水分布系統中的混凝土濾板

在飲用水處理工藝中，V型砂濾池憑借其過濾效率高、反沖洗能耗低、運行穩定性強的特點，成為深度處理環節的核心單元。其氣水聯合反沖洗系統對濾池效能具有決定性影響，而混凝土濾板作為承載濾頭分布與濾料層的關鍵構件，通過精細化設計與材料創新，顯著提升了濾池的整體性能。

一、混凝土濾板的結構優化與功能適配

針對自來水廠V型砂濾池的工藝需求，混凝土濾板采用C30以上強度等級混凝土澆筑，板厚設計為100mm，內部配置雙向雙層雙向φ10國標螺紋鋼，成品雙面平整度誤差±1mm，預埋套管準確無倒錯、歪斜、遺漏，套管內無堵塞可確保濾頭安裝精度，有效避免反沖洗過程中因濾頭偏斜導致的布水不均。

二、技術優勢與工藝協同

（1）均勻布水性能：混凝土濾板的坡面結構配合長柄濾頭，在濾池底部形成均勻布水層。

（2）結構穩定性：混凝土濾板在3.5m水深條件下大撓度＜1.2mm，抗沖擊性能滿足濾料層（1.2-1.5m石英砂）的長期荷載需求。

（3）反沖洗效能提升：長柄濾頭濾柄長度290mm的設計，結合混凝土濾板的承托作用，使氣水反沖洗強度可提升至15L/(s·m²)，較短柄濾頭系統提高30%，濾層含泥量降低至0.3kg/m³以下。

三、工程實證與效能分析

某10萬m³/d自來水廠升級項目中，采用該混凝土濾板系統后，通過粒子圖像測速（PIV）技術監測發現：濾層水頭損失增長率由0.85m/h降至0.62m/h，過濾周期延長40%；在相同反沖洗強度下，出水濁度穩定控制在0.1NTU以下。運行3年后，濾板表面無裂縫產生，濾頭堵塞率＜2%，驗證了混凝土材料在耐久性方面的優勢。

作為V型砂濾池氣水分布系統的關鍵基礎設施，混凝土濾板通過材料性能與結構設計的持續創新，不僅保障了濾池的穩定運行，更為飲用水安全保障提供了技術支撐。
