廢水臭氧催化氧化池裝置，該裝置依據廢水處理流程包括臭氧催化劑流化池和臭氧催化劑濾池，裝置內催化劑組份為活性炭復合二氧化錳，臭氧催化劑流化 劑流化床，廢水和臭氧氣體從池底同時向上流過催化劑流化床，催化劑處于流化狀態，臭氧更好地氧化廢水中的有機物，廢水再流入臭氧催化劑濾池，臭氧 設置催化劑濾床，廢水自上向下流過催化劑濾床，臭氧可以再進一步氧化廢水中的有機物，同時去除懸浮物，臭氧催化劑濾池需要反洗，反洗后的廢水排入 再處理，臭氧催化氧化池臭氧尾氣需要消除處理后才可達標排放。本發明有益效果為：提高臭氧氧化廢水有機物的效率，深度處理廢水中的COD和色度， 廢水和生活污水的深度處理、提標改造和中水回用。

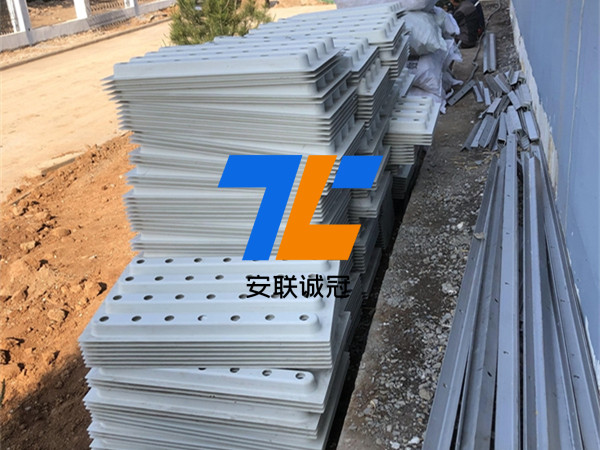

臭氧氧化池專用整體濾板安裝流程

臭氧氧化池專用整體澆筑濾板模板采用玻璃鋼制成的楞型板，以確保澆筑時模板的強度，凸臺上開有帶頸套的圓孔用以固定可調式濾頭的預埋座。濾板模板模板表面應平整，無開裂、縮痕、氣泡、溢邊等缺陷。模板與模板疊合處用專用膠粘接或對齊鋼釘固定牢固。模板安裝必須平整、搭接嚴密、不漏漿。當模板荷載為4KN/㎡ 時，模板跨中撓度應小于1.2mm。

臭氧氧化池整體濾板安裝流程

整體澆筑濾板的安裝要求：
1、按設計圖紙要求進行施工，單個池板面水平誤差大于± 2mm，各格濾池的標高誤差不大于± 5mm ；
2、濾板接縫要求不漏氣，不漏水，能承受沖洗的壓力；
3、濾板鋪放前，用水準儀檢測支承梁面標高值誤差小于 ± 2mm ；
4、濾板接縫用 903 聚合物水泥砂漿進行嵌壓和填實，嵌縫在潮濕環境中養護三天，七天后投入使用；
5、施工中應注意砂漿不能漏入池內或封著濾頭，安裝后，要清理干凈濾板面砂漿。

臭氧氧化池專用整體濾板安裝圖

整體澆筑濾板安裝工藝：
濾梁需預埋鋼筋（φ12螺紋鋼），頂面上預留300mm長與濾板主筋焊接連接。
濾池底板濾梁部位主筋需預留300mm長與濾梁豎向主筋焊接連接。
舊池改造需鑿出底板主筋與濾梁豎向主筋焊接，澆筑混凝土強度一般不低于C25級標準。
整體澆筑濾板沒有任何接縫，徹底消除了傳統小塊預制濾板可能存在濾板密封不嚴密的隱患，從而杜絕了翻板、漏砂等弊病。

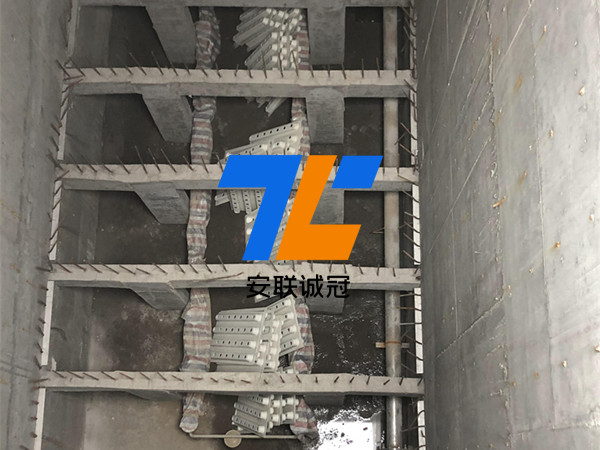

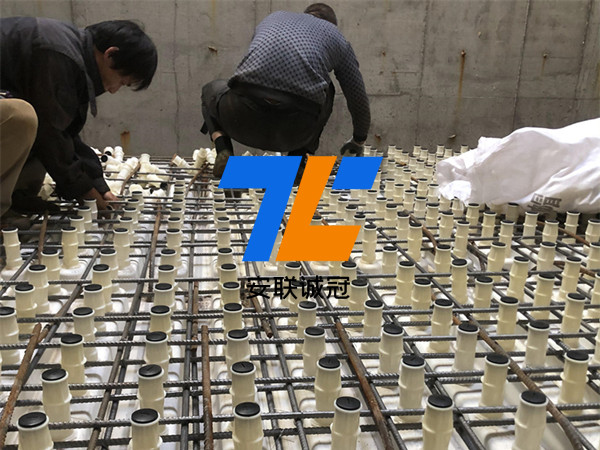

臭氧氧化池整體澆筑濾板澆筑施工圖

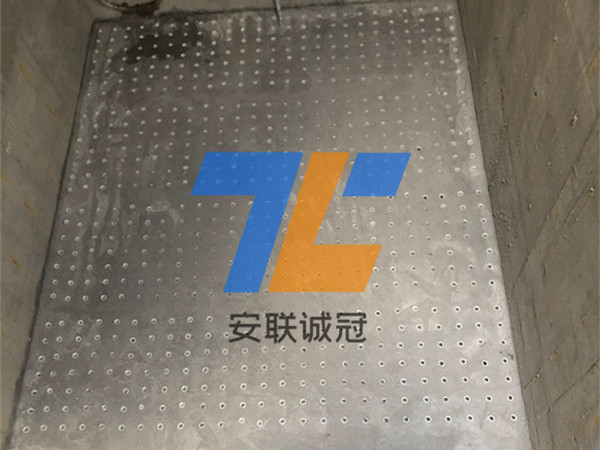

臭氧氧化池整體濾板效果圖

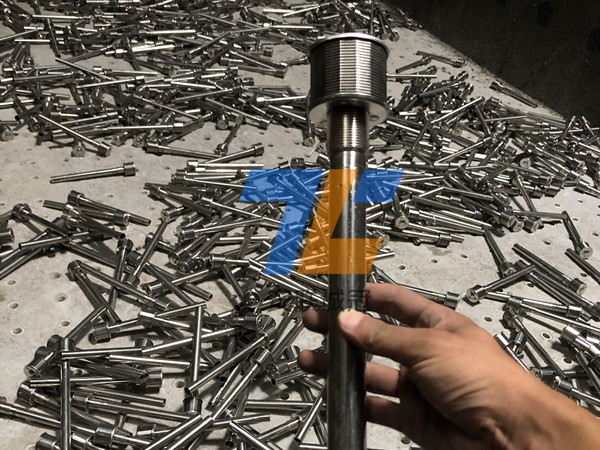

臭氧氧化池專用不銹鋼濾頭：

不銹鋼濾頭，具有通流面積大、不受溫度影響、耐腐蝕、化、使用壽命長、易更換，環保可靠等優點，是水處理設備行業中的新一代產品。塑料水帽強度差，耐壓、耐溫、化性能差，尤其是強度差這一弱點，容易破裂，給臭氧氧化池運行帶來了隱患。

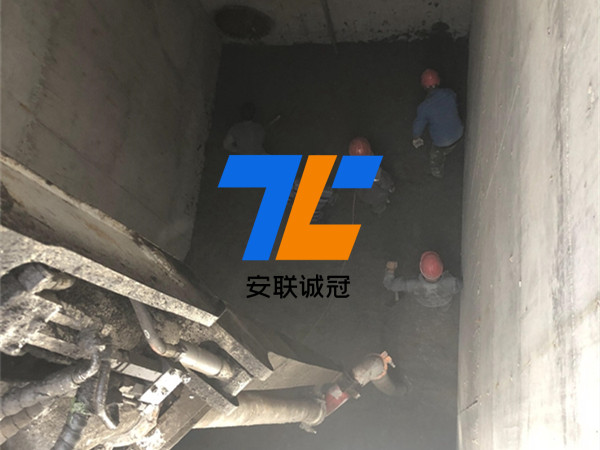

臭氧氧化池不銹鋼安裝

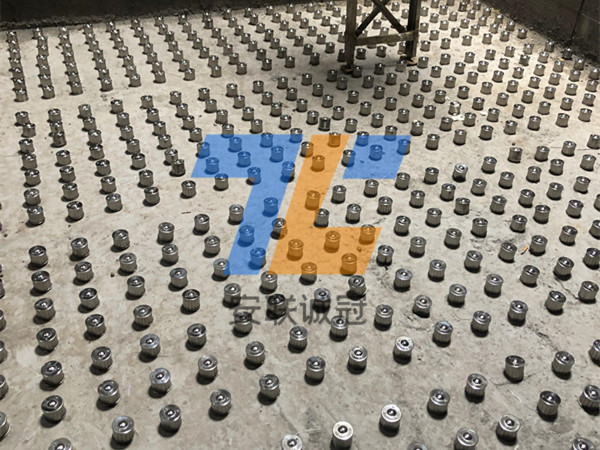

臭氧氧化池安裝效果

臭氧氧化池安裝效果圖

河南安聯誠冠環保科技有限公司，始終以技術精的專業水準、貼心的服務精神，從產品銷售、技術培訓、系統設計到運行維護等各個環節都做到精益求精，一站式服務為您提供全面的服務。我們真誠地希望與各界朋友雙贏合作，共創輝煌！很期待與貴公司合作
